放大倍数校准标样MRS-3
SEM10 x -50,000x 节距标样
应用
EM - SEM, SE和BSE模式、 SEM/FIB、TEM (特制)
扫描显微镜与表面轮廓仪- STM、AFM,图案高度为100nm
光镜 – 透射、反射、明/暗场、相差、共焦
化学成像- EDS、WDS、XRF、XPS、Auger等,图案为100nm CrO2 和 Cr在石英上形成。
粒径计算- 含用于校准的系列圆、方形和矩形图案
图案设计
MRS-3由高精密度直写电子束制造设备所制,石英上的图案为抗反射的Cr。二次电子像和背散射电子像反差好。图案表面镀有特殊导电材料,使该标样适用于任何加速电压下的SEM成像。
几何设计

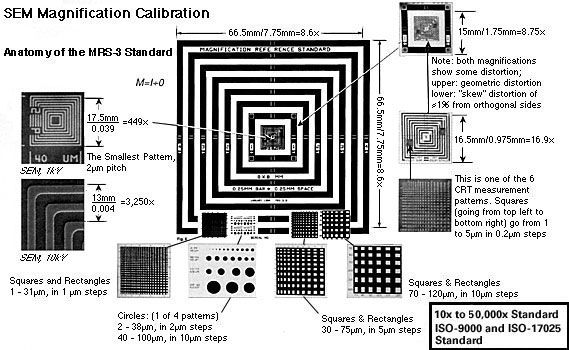

MRS-3具有数组嵌套的方形图案,节距分别为2µm、50µm、500µm。
最大方形的尺寸为3mm,线间距为250µm,可用于10 - 100x。50µm节距的图案用于100 - 1000x的放大倍数,2µm节距的图案则用于高达50,000x的放大倍数。
尺寸大小

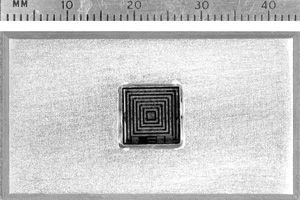

总体尺寸大约9mm x 9mm x 2.3mm(厚)

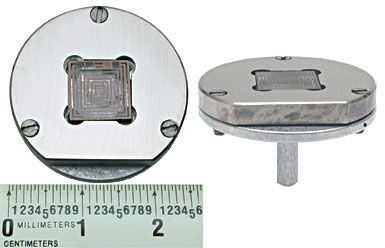

MRS-3可连同直径25 mm、厚3mm的铝载台一起被提供。
614-5 和614-62样
光镜接口 OM/R 614-6
这是最常使用的载体,适用于SEM和透射光应用场合。采用特制的MRS-3,可应用于TEM的校准。
精确度
英国NPL(National Physical Laboratories,UK ,NIST的竞争对手)测试表明500µm节距图案的精确度为±0.25µm,而50µm和2µm节距图案的精确度为±0.1µm。这些数据较保守,NIST的测试数据显示了较NPL更好的精确度。
证书
根据ISO指导方针进行认证。每一个MRS-3标样都刻有独立的序列号。证书包括:序列号、认证日期,操作者、使用仪器、实际图案测量值及准确度。同时标有再次认证的日期。
X-Y方向经NIST 和NPL标样认证,Z平面则只能溯源至NIST标准。
产品代码 | 描述 | 单位 |
614-1 | MRS-3 校准标样, X, 不可溯源, 不含样品保护座 | 个 |
614-2 | MRS-3 校准标样, X-Y, 可溯源, 不含样品保护座 | 个 |
614-3 | MRS-3 校准标样, X-Y-Z, 可溯源, 不含样品保护座 | 个 |
614-5 | SEM样品保护座,25.4 x 3.18mm,含透射测量的明孔 | 个 |
614-7 | MRS-3/4 接口, 适合AMRAY, Leica | 个 |
614-6 | 光镜接口,44.5 x 25.4 x 3.2mm,含透射测量的明孔 | 个 |
614-61A | 将MRS-3调整至3mm 直径 x 0.5mm厚以适合TEM样品台,仅适用二次电子和背散射电子模式,不适用透射模式。 | 个 |
614-62 | 装载MRS-3/4, 钉形样品台,3.2mm×25.4mm | 个 |
614-71A | MRS-3 X-Y/R 清洗、重新镀膜、重新校准 | 次 |
614-72A | MRS-3 X-Y-Z/R清洗、重新镀膜、重新校准 | 次 |
614-73 | MRS-3/4/5清洗、重新镀膜 | 次 |
为了避免污染您的MRS标准,我们建议将标样储存在真空下。对于安装在钉形样品台上的MRS标样,推荐使用SEM样品台真空干燥器存放。
