SEM10x- 200,000x校准,节距包括1/2、1、 2、50 和500µm。
应用
EM - SEM, SE和BSE模式、 SEM/FIB、TEM (特制)
扫描显微镜与表面轮廓仪- STM、AFM,图案高度为70nm
光镜 – 透射、反射、明/暗场、相差、共焦
化学成像- EDS、WDS、XRF、XPS、Auger等,图案为30nm CrO2 和40nm Cr在石英上形成。
粒径计算- 含用于校准的系列圆、方形和矩形图案

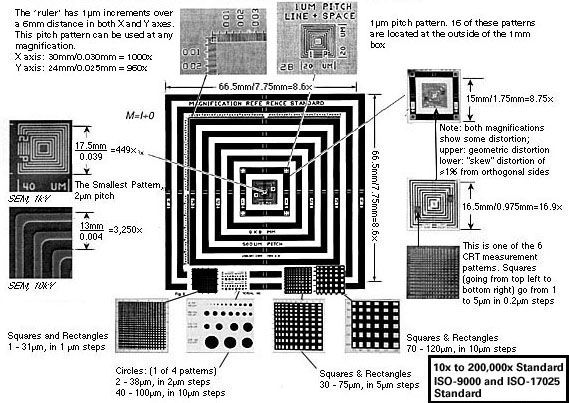

图案设计
MRS-3由高精密度直写电子束制造设备所制,石英上的图案为抗反射的Cr。二次电子像和背散射电子像反差好。图案表面镀有特殊导电材料,使该标样适用于任何加速电压下的SEM成像。
几何设计
MRS-4具有1 /2μm,1μm,2μm,50μm和500μm间距的数组嵌套的方形图案。最大的图案的整体尺寸为8mm,线间距为250μm。这可以用来检查10 - 100倍之间的放大倍数。50μm间距的图案可用于放大100 - 1000倍。2,1和1 /2μm间距图案允许校准高达200,000x。纳入标准的是长度为6mm的X&Y标尺,增量为1μm。
尺寸
MRS-4的整体尺寸约为 9 x 9 x 2.3mm,石英材质,易碎。
产品代码 | 描述 | 单位 |
614-821 | MRS-4校准标样, X, 不可溯源, 不含样品保护座 | 个 |
614-822 | MRS-4校准标样, X-Y 可溯源, 不含样品保护座 | 个 |
614-823 | MRS-4校准标样, X-Y-Z,可溯源, 不含样品保护座 | 个 |
614-5 | SEM保护样品座,25.4 x 3.18mm,含透射测量的明孔 | 个 |
614-7 | MRS-3/4 接口, 适合AMRAY, Leica | 个 |

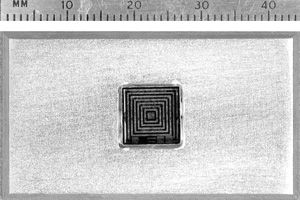

614-6 | 光镜接口,44.5 x 25.4 x 3.2mm,含透射测量的明孔 | 个 |
614-61B | 将MRS-4调整至3mm 直径 x 0.5mm厚以适合TEM样品台,仅适用二次电子和背散射电子模式,不适用透射模式。 | 个 |

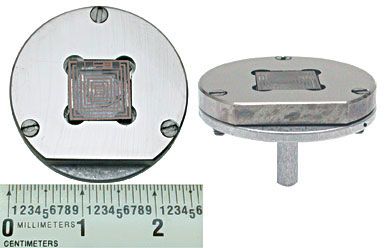

614-62 | 装载MRS-3/4, 钉形样品台,3.2mm×25.4mm | 个 |
614-63 | 装载MRS-3/4,Hitachi Ø25x6mmxM4 柱形样品台 | 个 |
614-71B | MRS-4 X-Y/R清洗、重新镀膜、重新校准 | 次 |
614-72B | MRS-4 X-Y-Z/R清洗、重新镀膜、重新校准 | 次 |
614-73 | MRS-3/4/5清洗、重新镀膜 | 次 |
