MRS-6放大倍数校准标样
1,500x - 1,000,000x
这是下一代NIST和NPL(英国NIST对应机构)的可溯源,放大参考标准和分级测微计。用于从1,500x - 1,000,000x(80nm最小间距)进行仪器校准。
典型应用:
电子显微镜: SEM和FIB / SEM(二次和背散射电子),TEM(与散装支架一起使用),MRS-6的尺寸为2×2×0.5mm。
扫描显微镜和轮廓测量: STM,AFM,stylus和optical etc等。单晶硅上的图案高度约为15nm。
光学显微镜:反射,明/暗场,差分对比度和共焦。
化学制图: EDS,WDS,Micro / Macro XRF,XPS,Auger等。该图案是在单晶硅上使用15nm铬制造的。
分辨率测试:使用一系列2bar标识(类似于USAF 1953图案),大小从80nm到3μm。
线性测试: 40 x40μm的间距为1μm²。

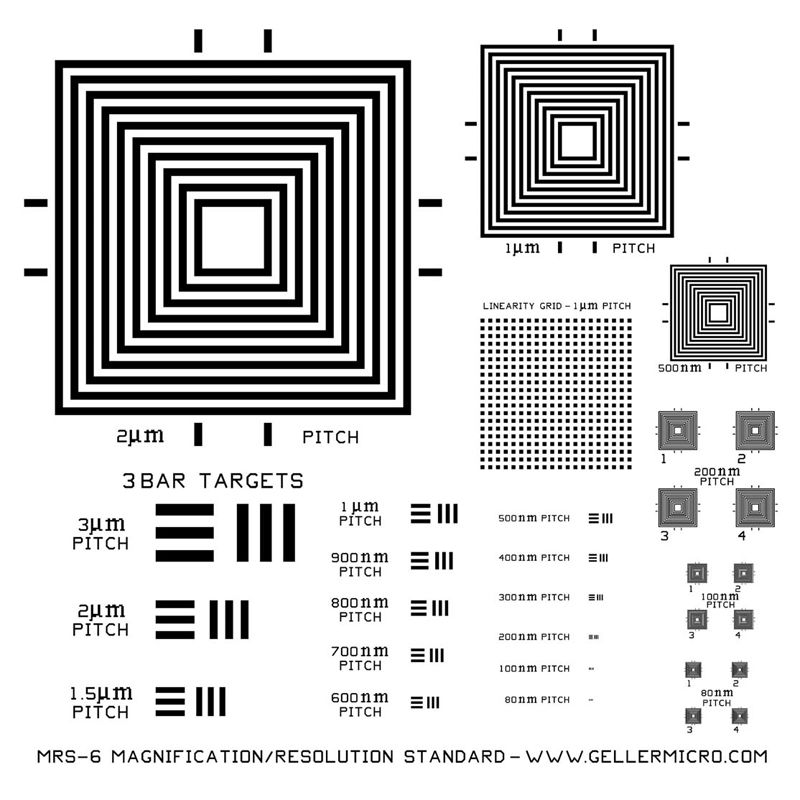

图案 | 间距 | |||||
---|---|---|---|---|---|---|
Nested boxes | 2µm | 1µm | 500nm | 200nm 4 each | 100nm 4 each | 80nm 4 each |
3 bar targets | 3µm | 2µm | 1µm | 1.5µm | 1µm | 900nm |
3 bar targets continued | 800nm | 700nm | 600nm | 500nm | 400nm | 300nm |
3 bar targets continued | 200nm | 100nm | 80nm |
产品代码 | 描述 | 单位 |
614-80 | MRS-6NT校准标样, X,不可溯源, 不含样品台 | 个 |
614-81 | MRS-6XY校准标样, X-Y,可溯源, 不含样品台 | 个 |
614-64 | MRS-6校准标样专用12.7mm钉形样品台和固定器 | 套 |
614-65 | MRS-6校准标样专用 15mm x 6mm柱形样品台和固定器 | 套 |
