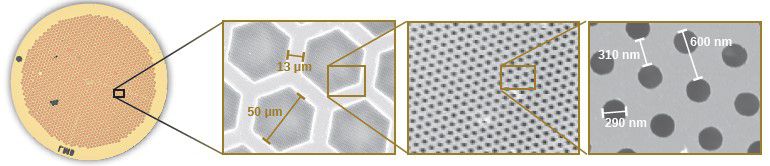

在进行冷冻电子显微镜(cryo-EM)分析时,一个主要挑战是由电子束照射导致的样品漂移,这会造成图像模糊,分辨率降低。样品过度漂移的一大原因,是传统载网上使用的碳支持膜,其在电子束下会产生形变,垂直于电子束方向的位移可高达400Å。Quantifoil® HexAuFoil® 载网专为解决冷冻电镜中的这一问题而设计,它由六边形孔400目金网及其上覆盖的多孔金支持膜构成,可将辐射诱导的样品移动降低至<1 Å。
HexAuFoil® 载网由英国医学研究委员会(MRC)分子生物学实验室的 Katerina Naydenova 博士和 Christopher J. Russo 博士设计,由 Quantifoil® Micro Tools 公司生产。
HexAuFoil® 载网采用创新的生产工艺,能够优化三维重构效果,并为药物发现等领域提供更高通量的数据收集能力。
载网规格具有前所未有的一致性,有助于改进数据收集流程并简化数据处理路径。
便于精确追踪支持膜位置,从而降低对冷冻样品台的精度和稳定性要求。
采用最大孔密度设计,可在不损失数据质量的前提下,提升自动化数据收集的通量。
使数据收集速度约为 UltrAuFoil® 的两倍。
HexAuFoil® 的优势:
金支持膜与金网的组合可防止在样品冷冻制备过程中,支持膜因温度变化而发生形变。
电子束诱导的颗粒移动 < 1 Å。
具有化学惰性和生物相容性。
相比碳支持膜更坚固,导电性强且不易氧化。
载网无有效期限制,但建议在两年内使用。
支持膜开箱即用,也可使用广州竞赢QuickGlow辉光放电清洗系统进行亲水化处理。
可通过标准的浮漂法在支持膜上覆盖一层连续碳膜。
改进的对准标记点,辅助定向、对齐和电子通量测量。
载网边缘有2个肉眼可见的对准标记点(图中蓝色方框所示,实物可能略有不同)。
六边形孔区域有6个额外的对准标记点(图中红色方框所示),用以辅助定向。
最大的对准标记点(图中绿色方框区域)无支持膜覆盖,以便于进行显微镜对准操作。
产品编号 | 描述 | 单位 |
---|---|---|
690-400-AU | HexAuFoil® 载网,孔径0.3µm,孔间距0.3µm,六边形孔,400目金网,10个/包 | 10个/包 |
690-400-AU-50 | HexAuFoil® 载网,孔径0.3µm,孔间距0.3µm,六边形孔,400目金网,50个/包 | 50个/包 |
